خطوط طلاء وتصفيح الورق بالبثق المشترك

خطوط طلاء وتصفيح الورق بالبثق المشترك

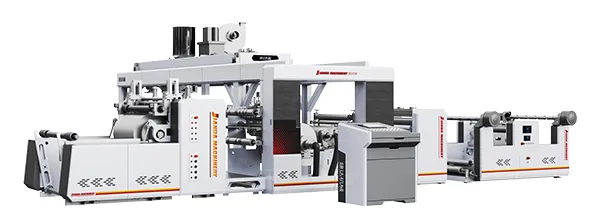

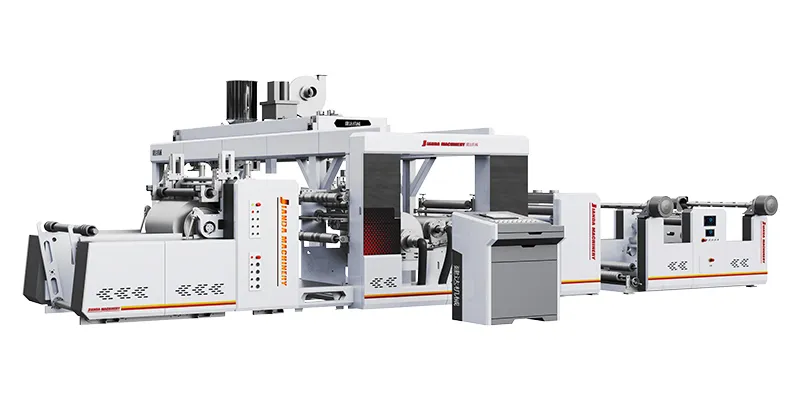

خط G2 لطلاء وتصفيح الورق بالبثق على وجه واحد (سرعة تصل إلى 210 م/ دقيقة)

Paper Coating and Laminating

يتميز هذا الخط بسرعة معالجة تصل إلى 210 متر/دقيقة، وهو مصمم لتبطين وتصفيح ركائز الورق باستخدام البولي إيثيلين منخفض الكثافة (LDPE)، والبولي بروبيلين (PP)، وغيرها من راتنجات الطلاء المناسبة، حيث يتم تطبيق طبقة الراتنج على أحد وجهي الورق لتشكيل مواد ورقية مطلية ومصفحة تُستخدم في مجموعة واسعة من التطبيقات، بما في ذلك التغليف الطبي، والتغليف الغذائي، وتغليف المستندات والمنتجات المكتبية، وتغليف مواد البناء، وغيرها من تطبيقات المواد الورقية المركبة. وتوفر هذه الخطوط حلاً إنتاجياً فعالاً لمعالجة مختلف أنواع الورق، مع تحقيق جودة طلاء مستقرة وأداء موثوق في عمليات الإنتاج المستمر.

الميزات
  • يتيح نظام التحكم PLC المزود بواجهة تشغيل عبر شاشة لمس إدارة خط التبطين والتصفيح بالبثق على جانب واحد بسهولة من خلال نقطة تحكم مركزية واحدة. حيث تم دمج الوظائف الميكانيكية والكهربائية والهوائية ضمن منظومة موحدة، مع إمكانية متابعة بيانات التشغيل الرئيسية أثناء الإنتاج، مما يساعد على تقليل الأخطاء التشغيلية اليدوية والحفاظ على استقرار العملية الإنتاجية.
  • يساهم رأس البثق المستورد عالي الدقة في الحفاظ على تجانس سماكة طبقة التبطين، وهو أمر بالغ الأهمية عند معالجة أنواع الورق مثل ورق الكرافت والورق المطلي. كما يساعد التحكم الدقيق في هذه المرحلة على تقليل هدر المواد وتحقيق نتائج طلاء أكثر ثباتاً واتساقاً.
  • تعمل وظيفة الرفع الأوتوماتيكي لرأس البثق على تسهيل تهيئة المعدات لمعالجة مختلف عروض وسماكات الورق، بينما تساعد وحدة الخلط عالية السرعة على الحفاظ على تجانس أفضل للمادة الخام. وبالاقتران مع مبدل المرشحات الهيدروليكي ونظام التغذية الأوتوماتيكي، تساهم هذه المزايا في تقليل زمن التبديل وتحسين سلاسة التشغيل اليومي.
  • نظراً لاختلاف متطلبات الإنتاج من منتج إلى آخر، يمكن تهيئة المعدات وفقاً لاحتياجات العمليات المختلفة. حيث يمكن إضافة نظام التصفيح الجاف عند الحاجة إلى الجمع بين عمليات الطلاء والتصفيح الأساسية ضمن نفس الخط، كما تتوفر خيارات البثق الأحادي أو المزدوج لتلبية تطبيقات الطلاء القياسية على وجه واحد أو على الوجهين.
المواصفات الفنية
الطراز JDLM1300/100B JDLM1700/100B
عرض المنتج 600-1200mm 900-1600mm
الركائز (المواد) القابلة للتطبيق الورق (35–350 جم/م²)، والأقمشة غير المنسوجة والمنسوجة
السرعة المصممة 210 م/ دقيقة
سرعة التشغيل 150 إلى 180 متر/ دقيقة (حسب نوع خامة الورق ومادة التبطين)
الطاقة الإنتاجية القصوى لوحدة البثق 220 كجم/ ساعة
قدرة المحرك الرئيسي 45kW
القدرة الكلية 130 كيلو وات تقريباً 165 كيلو وات تقريباً
قطر رول التغذية (أقصى قطر لفك الرول) ≤Ø1200mm
قطر رول المنتج النهائي (أقصى قطر لإعادة اللف) ≤Ø1300mm
مصدر الطاقة الكهربائية 380 فولت، 3 فاز (أطوار)، 4 خطوط، 50 هرتز

ملاحظة:
تلتزم شركتنا JIANDA بالتطوير المستمر لمنتجاتها، لذا، تخضع تصميمات الماكينات ومواصفاتها الفنية للتحديث دون إشعار مسبق. كما يمكن توفير تكوينات وتجهيزات مخصصة لتلبية مختلف متطلبات الإنتاج والمواصفات الفنية، بما يضمن توافق الماكينة مع احتياجات كل عميل.

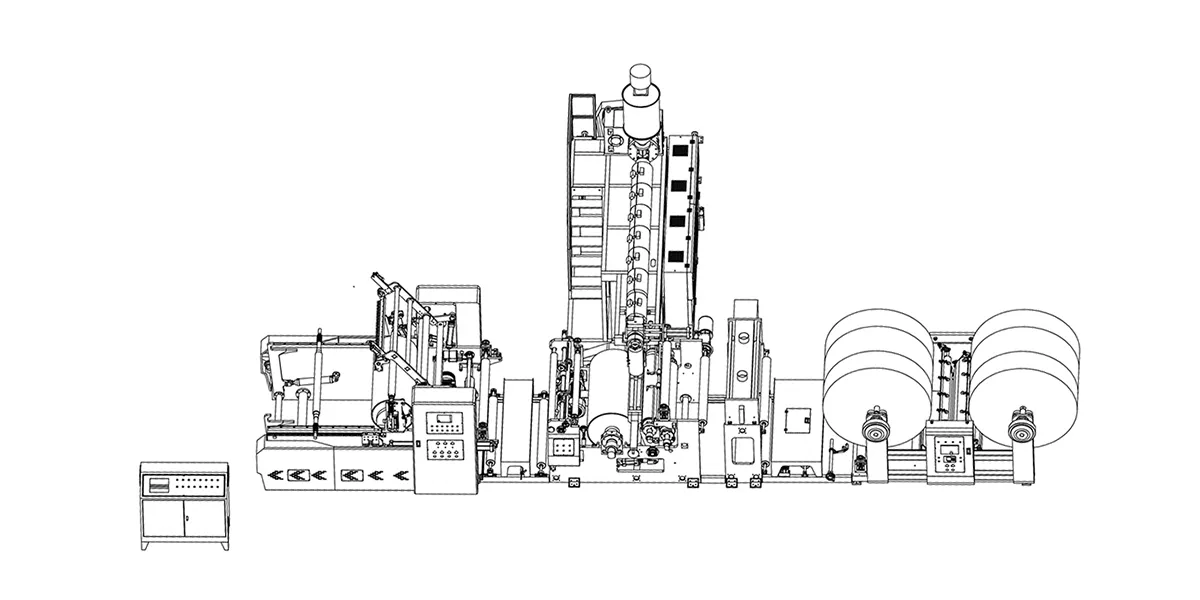

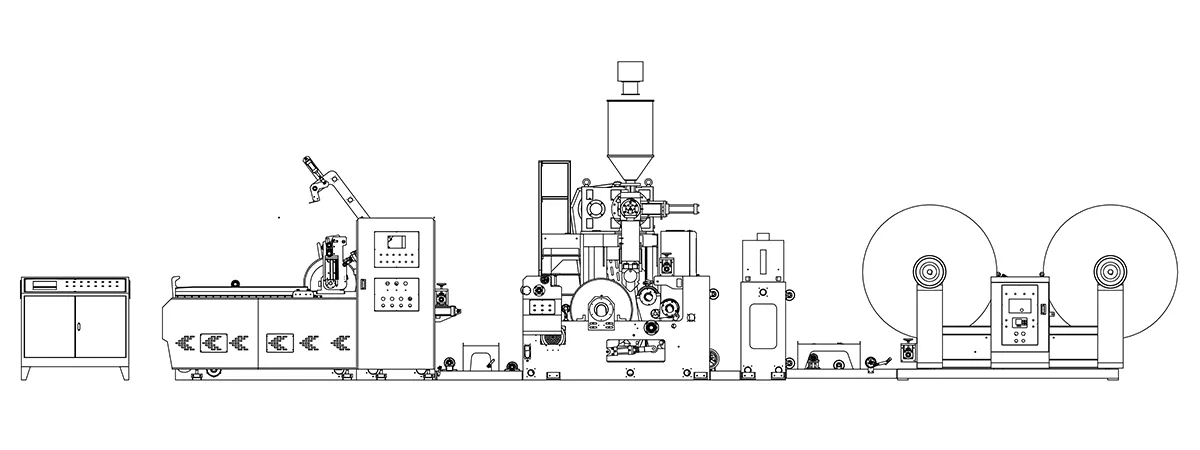

  • Machine Layout Drawings
  • Machine Layout Drawings
سير العملية

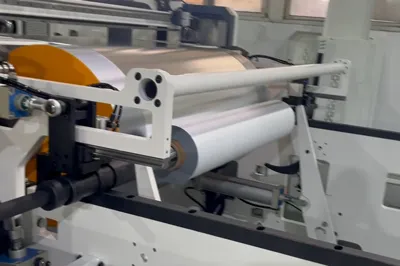

  • وحدة فك وتغذية الرول الرئيسية
    وحدة فك وتغذية الرول الرئيسية

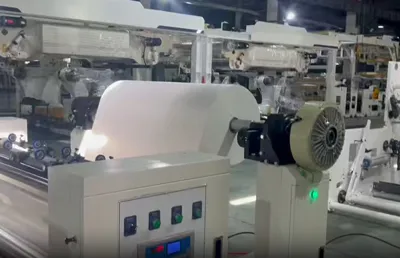

  • نظام معالجة الكورونا (لتنشيط السطح وتحسين الالتصاق)
    نظام معالجة الكورونا (لتنشيط السطح وتحسين الالتصاق)
  • الكبس والتبطين (لامنيشن)
    الكبس والتبطين (لامنيشن)
  • وحدة فك وتغذية الرول الثانوية
    وحدة فك وتغذية الرول الثانوية
  • وحدة إعادة لف وجمع المنتج النهائي
    وحدة إعادة لف وجمع المنتج النهائي
