خط ترادفي لطلاء وتصفيح الرولات بالبثق (240m/min)

خط ترادفي لطلاء وتصفيح الرولات بالبثق (سرعة تصل إلى 240 م/ دقيقة)

Tandem Extrusion Lamination

يقوم خط الطلاء والتصفيح بالبثق بتطبيق الراتنج المنصهر على الركائز المختلفة لتكوين مواد مركبة متعددة الطبقات عالية القوة مخصصة لتطبيقات التغليف المتخصصة. كما نوفر خط تصفيح بالبثق الترادفي يتميز بسرعة تشغيل تصل إلى 240 متر/دقيقة، وقد تم تصميمه خصيصاً لعمليات الطلاء والتصفيح باستخدام راتنجات الطلاء مثل البولي إيثيلين منخفض الكثافة (LDPE)، والبولي بروبيلين (PP)، وغيرها من الراتنجات المناسبة للطلاء. تم تحسين تصميم الخط لمعالجة مجموعة متنوعة من الركائز، بما في ذلك الورق خفيف الوزن، ورقائق الألمنيوم، والأقمشة غير المنسوجة. ويُستخدم على نطاق واسع في مجالات التغليف الطبي، والأفلام المخصصة للتغليف الغذائي، وتغليف المنتجات المكتبية والقرطاسية، ومواد البناء.

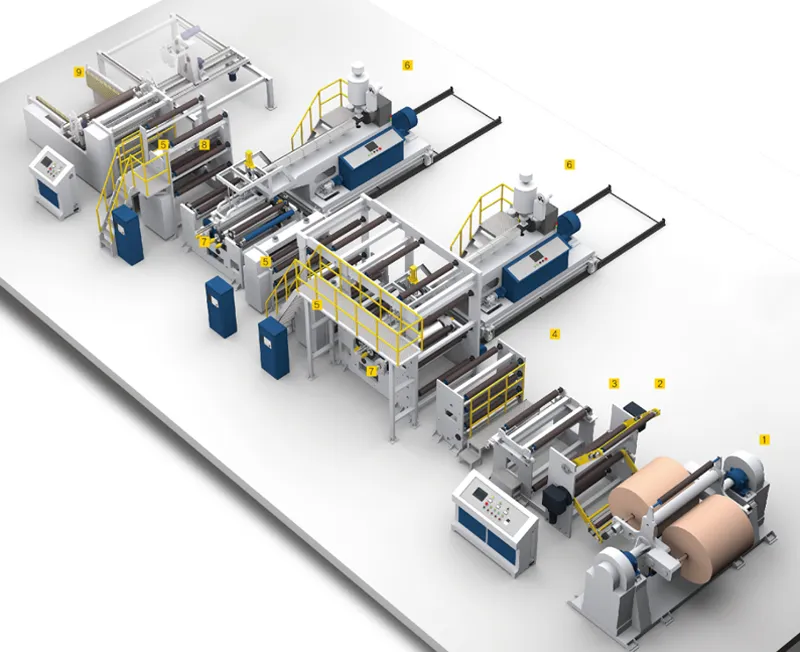

المكونات الرئيسية
  • وحدة فك اللفة المركزية ثنائية المحطة
    تتميز بتصميم ثنائي المحطة لفك اللفة (الرولة)، مع نظام تحكم في الشد عبر PLC لضمان الحفاظ على ثبات شد الخامة الأصلي طوال عملية الإنتاج.
  • وحدة القطع وإعادة التوصيل الأوتوماتيكية
    تتيح تغيير لفات الخامة وقطعها وإعادة توصيلها بسلاسة دون الحاجة إلى إيقاف خط الإنتاج، مما يضمن استمرارية التشغيل وتقليل وقت التوقف.
  • نظام توجيه مسار الخامة الأوتوماتيكي
    يستخدم مستشعرات فوق صوتية لاكتشاف انحراف المسار، مع نظام سيرفو عالي الدقة لتصحيح عدم المحاذاة بشكل فوري أثناء التشغيل.
  • وحدة السحب
    توفر نقلاً مستقراً ومتجانساً للخامة عبر كامل مراحل خط المعالجة، مما يضمن حركة سلسة ودقيقة أثناء الإنتاج.
  • وحدة المعالجة بالكورونا
    مزودة بثلاث وحدات معالجة كورونا عالية القدرة لرفع طاقة سطح الخامة وزيادة قوة الالتصاق في مراحل المعالجة اللاحقة.
  • وحدة البثق
    تعتمد على برغي بثق ونظام خلط ثابت مطورين في الولايات المتحدة، مع رأس بثق على شكل حرف T لضمان تدفق مستقر للراتنج وحواف فيلم نظيفة ومنتظمة دون حدوث انقسام أو تشقق.
  • وحدة التصفيح المركب بثلاث بكرات
    مجهزة ببكرات ذات أقطار كبيرة وقنوات تدفق مزدوجة الطبقات للتحكم الحراري الدقيق (تفاوت درجة الحرارة أقل من ±1 درجة مئوية). كما تضمن بكرات السيليكون وبكرات الضغط العكسي تبريداً سريعاً وجودة عالية في قوة الترابط بين الطبقات.
  • وحدة تشذيب الحواف
    تعمل على إزالة الزوائد الطرفية من الخامة بدقة لضمان ثبات عرض الرول النهائي والحفاظ على جودة المنتج.
  • آلة اللف الاحتكاكية الأوتوماتيكية
    تتميز بنظام لف ثنائي المحطة مع تحكم PLC/ سيرفو في عملية القطع، إضافة إلى نظام تحميل وتفريغ أوتوماتيكي لأعمدة الهواء، مما يقلل الحاجة إلى العمالة ويحسن كفاءة التشغيل.
المواصفات الفنية
الطراز JDLM1300/110X2C JDLM1700/110X2C
عرض المنتج 600-1200mm 900-1600mm
الركائز (الخامات) القابلة للتطبيق الورق (15 إلى 120 جم/م²)، والأقمشة غير المنسوجة، والأقمشة المنسوجة، وغيرها
السرعة المصممة للخط 270 م/ دقيقة
السرعة التشغيلية 180 إلى240 متر/دقيقة (حسب نوع الخامة ومادة الطلاء)
أقصى معدل إخراج لوحدة البثق 370 كجم/ ساعة
قدرة المحرك الرئيسية 55kW×2
القدرة الكلية 260 كيلو وات تقريباً 290 كيلو وات تقريباً (تقريباً)
قدرة اللفة عند الفك ≤Ø1100mm
قطر اللفة عند إعادة اللف ≤Ø1200mm
الوزن 50 طن (تقريباً)
الأبعاد 21000×11000×3500mm 21000×12000×3500mm
مصدر الطاقة 380 فولت، ثلاثي الطور (3 فاز)، أربعة أسلاك، 50 هرتز

ملاحظة:
انطلاقاً من التزامنا بالابتكار والتطوير المستمر، يتم دوماً تحديث البيانات الفنية والمواصفات دون إشعار مسبق. كما نوفر إمكانية تصميم وتصنيع الماكينات بأحجام وتكوينات مخصصة لتلبية متطلبات الإنتاج المختلفة والمواصفات الفنية الخاصة بكل مشروع.

تُعد Jianda شركة متخصصة في تصميم وتصنيع خطوط التبطين والتصفيح بالبثق، وتتمتع بخبرة هندسية تمتد لما يقارب أربعة عقود، حيث توفر حلولاً مصممة خصيصاً لتلبية متطلبات المصنعين حول العالم في قطاعات التغليف الغذائي، مثل أكواب الورق وورق تغليف البرغر، إلى جانب المواد الصناعية، مثل أكياس الأسمنت والمنسوجات الأرضية (مواد التكسية الأرضية/ الجيوتكستايل). ومن خلال التكامل مع معدات مساندة تشمل ماكينات تقطيع الورق إلى شرائح (شيتات)، وماكينات التقطيع وإعادة اللف (سليتر تقطيع وإعادة اللف)، وماكينات الطباعة الفلكسو، وماكينات القص بالقوالب (داي كت)، نقدم خطوط تبطين وتصفيح بالبثق متكاملة تتيح لعملائنا معالجة طيف واسع من الخامات، بدءاً من ورق الكرافت ورقائق الألمنيوم، وصولاً إلى الأقمشة المنسوجة وغير المنسوجة، بما يضمن كفاءة إنتاجية عالية وجودة تصنيع متفوقة ومرونة واسعة في تلبية مختلف التطبيقات الصناعية.
