ماكينة تكسير ورق أوتوماتيك (رول إلى شيت)

ماكينة تكسير ورق أوتوماتيك (رول إلى شيت)

Automatic Roll-Fed Die Cutter

تُعد عملية القص بالقوالب الأوتوماتيكية من الرول الركيزة الأساسية لعمليات تحويل مواد التغليف عالية الكفاءة. فمن خلال تحويل رولات الورق الخام إلى نماذج مقصوصة ومُخططة للطي بدقة في عملية إنتاج مستمرة واحدة، تساهم هذه التقنية في مضاعفة الاستفادة من الركائز أو المواد، وتقليل الفاقد، وضمان جودة إنتاج متجانسة تلبي متطلبات التصنيع بكميات كبيرة.
كما تتميز ماكينة القص بالقوالب لرولات الورق بثبات تشغيلي استثنائي، ودقة فائقة في القص، ومستوى عالٍ من الأمان، لتوفر حلاً متقدماً عالي الدقة لعمليات تحويل الورق. فضلاً عن ذلك، صُممت خصيصاً لتلبية المتطلبات الصارمة لصناعات الطباعة والتغليف، حيث تمكّن الماكينة من قص رولات الورق بدقة إلى نماذج جاهزة للتشكيل المستخدمة في تصنيع أكواب الورق، وعبوات الأغذية، وعلب الأدوية، ومجموعة واسعة من المنتجات الورقية، مع تحقيق أعلى مستويات الكفاءة والإنتاجية وجودة المخرجات.

المواصفات الفنية
السلسلة ML970
الطراز 970x550 970x640 1080x640 1200x640
أقصى مساحة للقص 940×510 970×600 1050×600 1160×600
دقة القص ±0.20mm
نطاق وزن الورق 120-600g 120-600g 120-600g 120-600g
الطاقة الإنتاجية 120 إلى 140 شوط/ دقيقة 120 إلى 140 شوط/ دقيقة
ضغط الهواء 0.5MPa
استهلاك الهواء 0.25 متر مكعب/ دقيقة
أقصى قوة ضغط للقص 300 طن 300 طن 300 طن 300 طن
وزن الماكينة 10 طن 12 طن 13 طن 14 طن
أقصى قطر لرول الفك 1600mm
القدرة الكهربائية الإجمالية 28kW
استهلاك الطاقة الكهربائية 15kW
أبعاد الماكينة (الطول × العرض × الارتفاع) 8000×2300×1900 10000×2300×1900
السلسلة H970
الطراز 970x550 970x640 1080x640 1200x640
أقصى مساحة للقص 940×510 970×600 1050×600 1160×600
دقة القص ±0.15mm
نطاق وزن الورق 120-400g 120-400g 120-600g 120-600g
الطاقة الإنتاجية 110 إلى 200 شوط/ دقيقة 110 إلى 180 شوط/ دقيقة
ضغط الهواء 0.5MPa
استهلاك الهواء 0.25 م3 / دقيقة
أقصى قوة ضغط للقص 180 طن 180 طن 300 طن 300 طن
وزن الماكينة 6 طن 6 طن 8 طن 8.5 طن
أقصى قطر لرول الفك 1600mm
القدرة الكهربائية الإجمالية 28kW
استهلاك الطاقة الكهربائية 12kW
أبعاد الماكينة (الطول × العرض × الارتفاع) 4500×2200×1800 4500×2400×1800 4500×2500×1800
تفاصيل وبيانات وتشغيل الماكينة

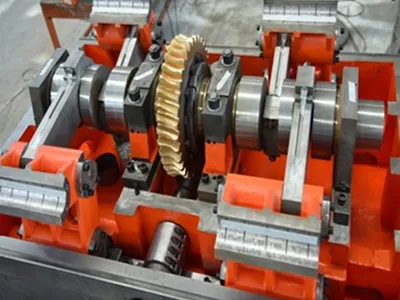

  • نظام القيادة والهيكلنظام القيادة والهيكل

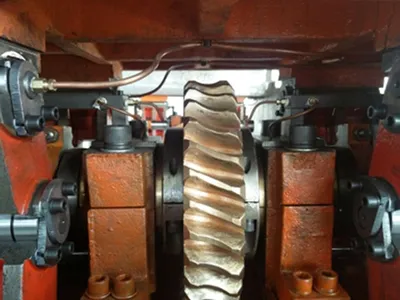

  • نظام التزييت القسرينظام التزييت القسري
  • القدرة والسلامةالقدرة والسلامة

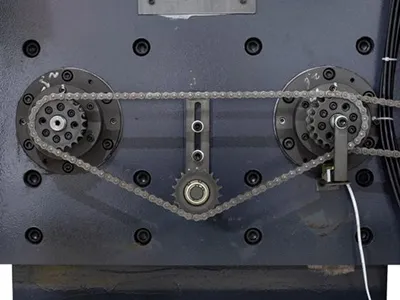

  • ضبط الضغط بمحرك كهربائيضبط الضغط بمحرك كهربائي

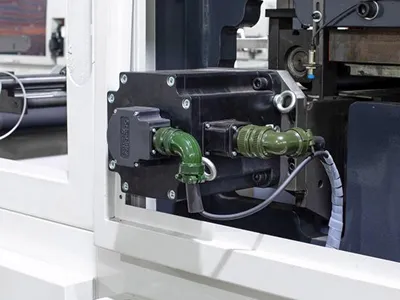

  • نظام ضبط التسجيل بالسيرفونظام ضبط التسجيل بالسيرفو

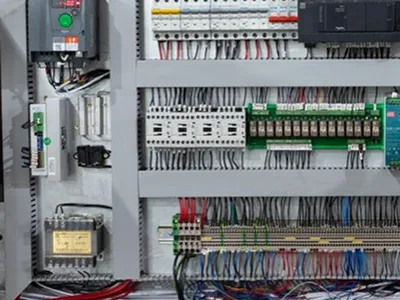

  • نظام تحكم كهربائي متكاملنظام تحكم كهربائي متكامل

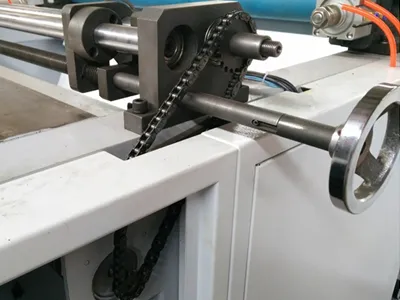

  • تصحيح مسار الخامة (المواد) بمحرك كهربائيتصحيح مسار الخامة (المواد) بمحرك كهربائي

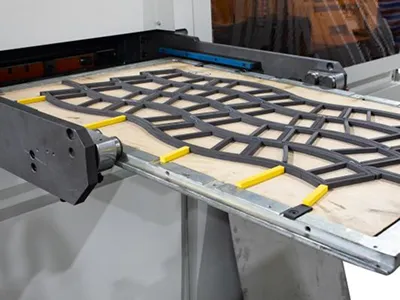

  • تثبيت القالب هوائياًتثبيت القالب هوائياً

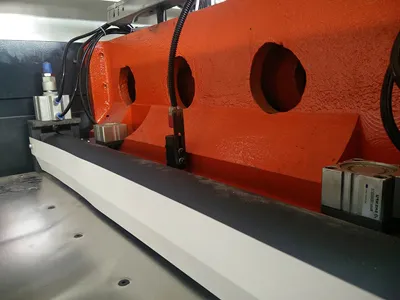

  • إنذار انحشار الورقإنذار انحشار الورق

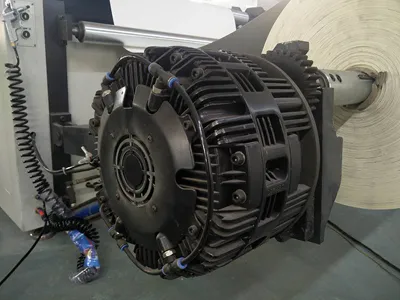

  • حامل رولات هوائيحامل رولات هوائي
  • نظام تغذية مزدوج البكراتنظام تغذية مزدوج البكرات

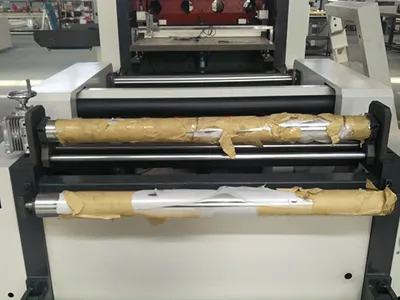

  • حدة إزالة تقوس الورق متعددة المراحل (نظام فرد وتسوية)حدة إزالة تقوس الورق متعددة المراحل (نظام فرد وتسوية)
  • التتبع الكهروضوئيالتتبع الكهروضوئي

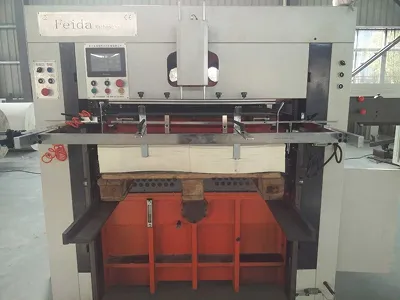

  • التجميع الأوتوماتيكيالتجميع الأوتوماتيكي
تُعد Jianda شركة متخصصة في تصميم وتصنيع خطوط التبطين والتصفيح بالبثق، وتتمتع بخبرة هندسية تمتد لما يقارب أربعة عقود، حيث توفر حلولاً مصممة خصيصاً لتلبية متطلبات المصنعين حول العالم في قطاعات التغليف الغذائي، مثل أكواب الورق وورق تغليف البرغر، إلى جانب المواد الصناعية، مثل أكياس الأسمنت والمنسوجات الأرضية (مواد التكسية الأرضية/ الجيوتكستايل). ومن خلال التكامل مع معدات مساندة تشمل ماكينات تقطيع الورق إلى شرائح (شيتات)، وماكينات التقطيع وإعادة اللف (سليتر تقطيع وإعادة اللف)، وماكينات الطباعة الفلكسو، وماكينات القص بالقوالب (داي كت)، نقدم خطوط تبطين وتصفيح بالبثق متكاملة تتيح لعملائنا معالجة طيف واسع من الخامات، بدءاً من ورق الكرافت ورقائق الألمنيوم، وصولاً إلى الأقمشة المنسوجة وغير المنسوجة، بما يضمن كفاءة إنتاجية عالية وجودة تصنيع متفوقة ومرونة واسعة في تلبية مختلف التطبيقات الصناعية.
