خطوط طلاء وتصفيح بالبثق مصممة حسب الطلب للورق، الكرتون، الأقمشة المنسوجة وغير المنسوجة
خطوط طلاء وتصفيح بالبثق مصممة حسب الطلب للورق، الكرتون، الأقمشة المنسوجة  وغير المنسوجة

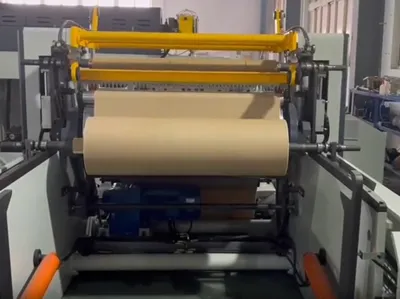

شاهد الفيديو

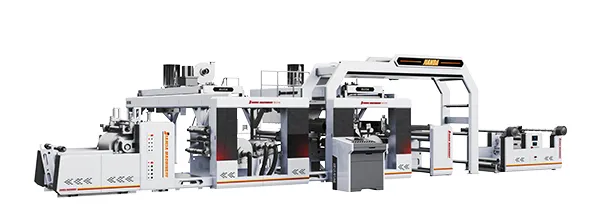

خطوط طلاء وتصفيح الورق بالبثق المشترك

خطوط طلاء وتصفيح الورق بالبثق المشترك

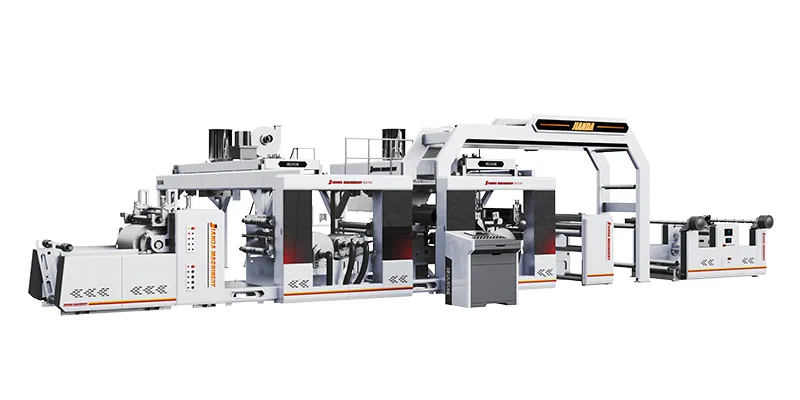

خط G2 لطلاء وتصفيح الورق بالبثق على وجهين (سرعة تصل إلى 210 م/ دقيقة)

Paper Coating and Laminating

تتميز خطوط التبطين والتصفيح عل الوجهين بالبثق المشترك بقدرتها على العمل بسرعات إنتاجية معالجة تصل إلى 210 متراً في الدقيقة، وتُستخدم بشكل أساسي في إنتاج المواد الورقية المغلفة والمقاومة المخصصة للتعبئة والتغليف الطبي، والتغليف الغذائي، وتغليف المستندات والمستلزمات المكتبية، ومواد التعبئة المرتبطة بقطاع البناء، بالإضافة إلى تطبيقات المواد المركبة القائمة على الورق. ومن خلال دمج راتنجات الطلاء عالية الجودة مثل البولي إيثيلين منخفض الكثافة والبوليبوبيلين مع الخامات الورقية الأساسية، يتم بناء البنية والطبقات المطلوبة على كلا الجانبين، مما يجعل خطوط الطلاء والتغليف هذه الخيار المثالي والأنسب للمنتجات التي تتطلب طلاءً (تبطيناً) ثنائياً مزدوجاً في ظروف الإنتاج المستمر.

الميزات
  • يعتمد خط الطلاء والتصفيح بالبثق على نظام تحكم مركزي متطور يضم وحدة التحكم المنطقي القابلة للبرمجة (PLC) وواجهة التشغيل اللمس (HMI)، لدمج الأنظمة الميكانيكية والكهربائية والهوائية في منظومة تشغيل متكاملة، مما يسهّل على المشغلين إدارة الخط ومتابعة العملية الإنتاجية، ومراقبة بيانات التشغيل الحيوية لحظياً، مع ضمان استقرار الأداء واستمرارية الإنتاج.
  • مزود برأس بثق مستورد عالي الدقة يضمن تحكماً دقيقاً في سماكة طبقة التبطين أثناء التشغيل، ويحقق نتائج ممتازة عند معالجة مختلف أنواع الورق، مثل ورق الكرافت والورق المطلي، مع تقليل استهلاك المواد الخام والحد من الفاقد، بما يدعم إنتاج ورق مبطن بجودة عالية وثبات في المواصفات.
  • يتميز بآلية رفع أوتوماتيكية لرأس البثق تتيح التكيف السريع مع اختلاف عروض وسماكات الورق، بينما توفر وحدة الخلط عالية السرعة تجانساً مثالياً للمواد الخام قبل البثق. كما يساهم مبدل المرشحات الهيدروليكي، إلى جانب نظام التغذية الأوتوماتيكي للمواد، في تقليل زمن التوقف أثناء تبديل المرشحات، وتعزيز كفاءة التشغيل والإنتاجية اليومية.
  • يمكن تهيئة الخط بما يتوافق مع مختلف متطلبات الإنتاج من خلال إضافة وحدة التصفيح الجاف) الاختيارية)، التي تتيح تنفيذ عمليات التبطين والتصفيح على خط إنتاج واحد. كما تتوفر خيارات البثق الأحادي والبثق المزدوج لتلبية متطلبات التبطين على وجه واحد أو على الوجهين، مما يوفر مرونة تشغيلية عالية لإنتاج مجموعة واسعة من منتجات التبطين والتصفيح.
المواصفات الفنية
الطراز JDLM1300/100X2B JDLM1700/100X2B
عرض المنتج 600-1200mm 900-1600mm
الركائز (المواد) القابلة للتطبيق الورق (35–350 جم/م²)، والأقمشة غير المنسوجة، والأقمشة المنسوجة
السرعة المصممة 210 م/ دقيقة
سرعة التشغيل 150 إلى 180 متر/ دقيقة (حسب نوع خامة الورق ومادة التبطين)
قدرة المحرك الرئيسي 37kW×2
القدرة الكلية 210 كيلو وات تقريباً 230 كيلو وات تقريباً
قطر رول التغذية (أقصى قطر لفك الرول) ≤Ø1200mm
قطر رول المنتج النهائي (أقصى قطر لإعادة اللف) ≤Ø1300mm
مصدر الطاقة الكهربائية 380 فولت، 3 فاز (أطوار)، 4 خطوط، 50 هرتز

ملاحظة:
تلتزم شركتنا JIANDA بالتطوير المستمر لمنتجاتها، لذا، تخضع تصميمات الماكينات ومواصفاتها الفنية للتحديث دون إشعار مسبق. كما يمكن توفير تكوينات وتجهيزات مخصصة لتلبية مختلف متطلبات الإنتاج والمواصفات الفنية، بما يضمن توافق الماكينة مع احتياجات كل عميل.

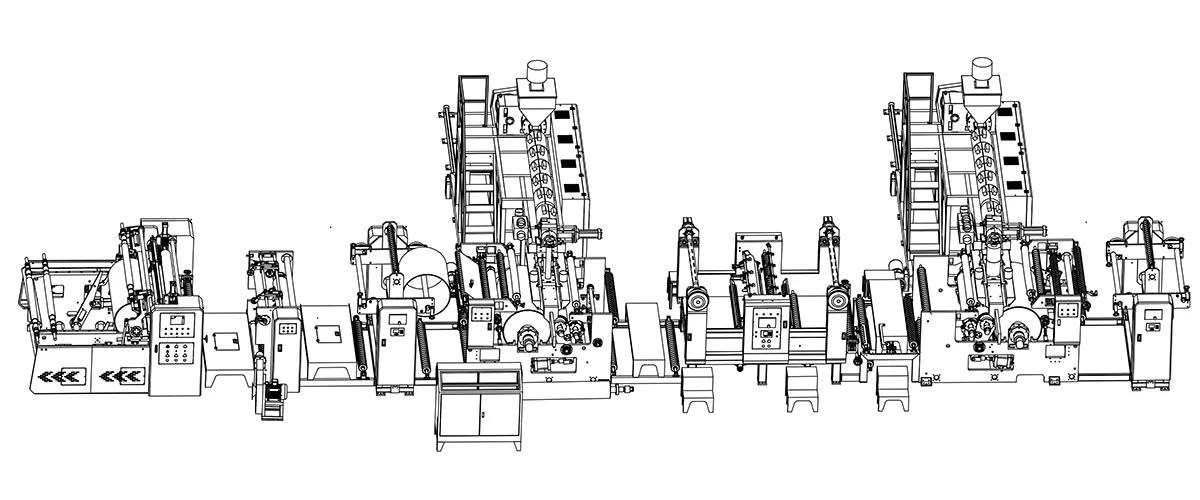

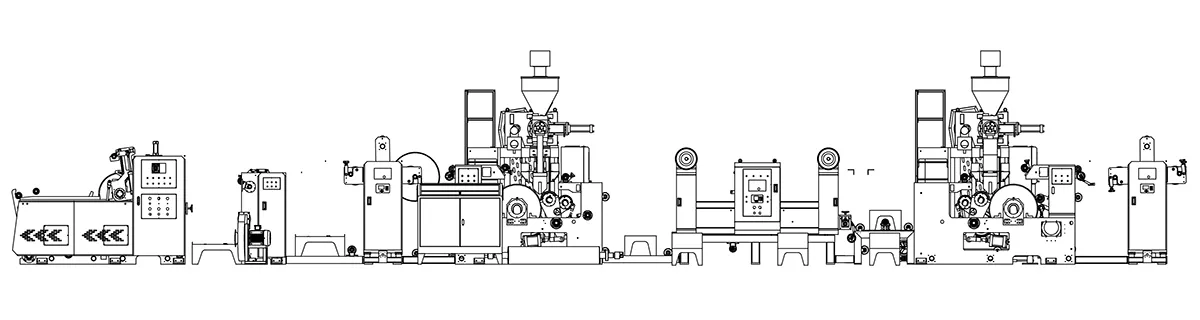

  • Machine Layout Drawings
  • Machine Layout Drawings
سير العملية
  • وحدة فك وتغذية الرول الرئيسية
    وحدة فك وتغذية الرول الرئيسية
  • منظومة توجيه ومحاذاة الشد (موجّه الخامة)
    منظومة توجيه ومحاذاة الشد (موجّه الخامة)
  • نظام معالجة الكورونا (لتنشيط السطح وتحسين الالتصاق)
    نظام معالجة الكورونا (لتنشيط السطح وتحسين الالتصاق)
  • الكبس والتبطين (لامنيشن)
    الكبس والتبطين (لامنيشن)
  • الشق (التقطيع)
    الشق (التقطيع)
  • وحدة إعادة لف وجمع المنتج النهائي
    وحدة إعادة لف وجمع المنتج النهائي
تُعد Jianda شركة متخصصة في تصميم وتصنيع خطوط التبطين والتصفيح بالبثق، وتتمتع بخبرة هندسية تمتد لما يقارب أربعة عقود، حيث توفر حلولاً مصممة خصيصاً لتلبية متطلبات المصنعين حول العالم في قطاعات التغليف الغذائي، مثل أكواب الورق وورق تغليف البرغر، إلى جانب المواد الصناعية، مثل أكياس الأسمنت والمنسوجات الأرضية (مواد التكسية الأرضية/ الجيوتكستايل). ومن خلال التكامل مع معدات مساندة تشمل ماكينات تقطيع الورق إلى شرائح (شيتات)، وماكينات التقطيع وإعادة اللف (سليتر تقطيع وإعادة اللف)، وماكينات الطباعة الفلكسو، وماكينات القص بالقوالب (داي كت)، نقدم خطوط تبطين وتصفيح بالبثق متكاملة تتيح لعملائنا معالجة طيف واسع من الخامات، بدءاً من ورق الكرافت ورقائق الألمنيوم، وصولاً إلى الأقمشة المنسوجة وغير المنسوجة، بما يضمن كفاءة إنتاجية عالية وجودة تصنيع متفوقة ومرونة واسعة في تلبية مختلف التطبيقات الصناعية.
