خطوط طلاء وتصفيح بالبثق مصممة حسب الطلب للورق، الكرتون، الأقمشة المنسوجة وغير المنسوجة
خطوط طلاء وتصفيح الورق بالبثق المشترك
شاهد الفيديو
خطوط طلاء وتصفيح الورق بالبثق المشترك

خطوط طلاء وتصفيح الورق بالبثق المشترك

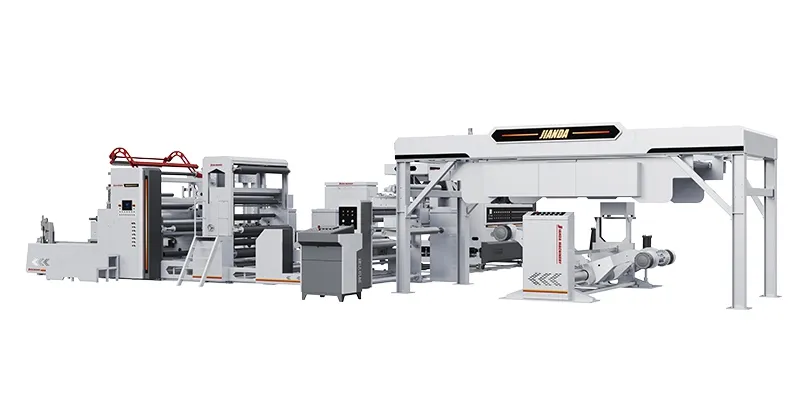

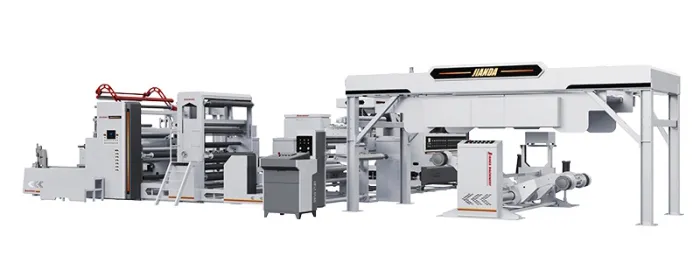

خط الطلاء والتصفيح بالبثق للورق على الوجهين G3 (سرعة 270 م/ دقيقة)

Paper Coating and Laminating

بقوة إنتاجية هائلة وسرعات معالجة فائقة تصل إلى 270 متراً في الدقيقة، تفرض خطوط التصفيح (لامنيشن) على الوجهين مكانتها كخيار أول ومثالي لتطبيقات تبطين وتصفيح الورق ذي الكثافة والأوزان العالية، حيث تعتمد هذه الخطوط على معالجة راتنجات البولي إيثيلين منخفض الكثافة، والبولي بروبيلين، وغيرها من البوليمرات المخصصة للطلاء، لتنتج ورقاً مبطناً ومدمجاً فائق الجودة يلبي أعلى معايير الجودة لقطاعات التغليف الطبي، والتعبئة الغذائية، وتغليف المستندات والمستلزمات المكتبية، بالإضافة إلى مواد التغليف الإنشائية والهياكل الورقية المركبة. ولذا، فقد تم تصميم وهندسة هذه الخطوط بعناية فائقة لتلائم الورق عالي الكثافة، مما يضمن صلابة ومتانة مثالية للمنتج النهائي، مع أداء تشغيلي مستقر ومستدام يعزز كفاءة خطوط الإنتاج المستمر دون انقطاع.

الميزات
  • نظام تحكم مركزي متطور: يعتمد التشغيل على وحدة التحكم المبرمج وشاشة الواجهة الذكية، مما يضمن تناغماً مطلقاً في الأداء التشغيلي من خلال تصميم متكامل يدمج الأنظمة الميكانيكية والكهربائية والهوائية بذكاء فائق.
  • رأس بثق مستورد وعالي الدقة: يتميز بتصميم متطور خالي من الحواف الجانبية، مما يضمن الحفاظ على جودة تبطين مستقرة، متجانسة، وفائقة الدقة.
  • منظومة رفع آلية لرأس البثق: يعمل نظام الرفع الهيدروليكي/الآلي بشكل أوتوماتيكي بالكامل، مما يجعل عمليات الإعداد والضبط والمعايرة أكثر سهولة وسرعة واحترافية.
  • وحدة دمج وخلط فائقة السرعة: صُممت خصيصاً لضمان خلط المواد ومزجها بكفاءة متناهية وسرعات عالية تلبي متطلبات الإنتاج الضخم.
  • منظومة متطورة لمعالجة المواد: مدعومة بمبدل شبكة هيدروليكي سريع للغاية يعمل بالتكامل مع بنية التغذية الأوتوماتيكية، لضمان استمرارية التدفق ونقاء الخامات.
  • مرونة الإضافة للبطانات الجافة: تتيح الماكينة إمكانية دمج نظام رقائق جافة إضافية بكل سهولة، وذلك عندما تتطلب عملياتك الإنتاجية قدرات التبطين الجافة الخاصة.
  • تكوينات بثق متعددة ومتنوعة: يمكن تخصيص قسم البثق ليعمل بوحدة بثق مفردة، أو ثنائية، أو متعددة، بما في ذلك أنظمة البثق المشترك متعدد الطبقات لتلبية كافة تطلعاتك الإنتاجية.
المواصفات الفنية
الطراز JDLM1300/110X2C JDLM1700/110X2C
عرض المنتج 600–1200mm 900–1600mm
الركائز (المواد) القابلة للتطبيق ورق عالي الكثافة (65 إلى 450 جرام/متر مربع)
السرعة المصممة 270 متر/ دقيقة
سرعة التشغيل 180 إلى 240 متر/ دقيقة (حسب نوع خامة الورق ومادة التبطين)
قدرة المحرك الرئيسي 55kW×2
القدرة الكلية 290 كيلو وات تقريباً 320 كيلو وات تقريباً
قطر رول التغذية (أقصى قطر لفك الرول) ≤Ø1500mm
قطر رول المنتج النهائي (أقصى قطر لإعادة اللف) ≤Ø1600mm
مصدر الطاقة الكهربائية 380 فولت، 3 فاز (أطوار)، 4 خطوط، 50 هرتز

ملاحظة:
في إطار التزام شركتنا JIANDA بالتطوير والتحسين المستمر، يتم تحديث المواصفات الفنية وتكوينات الماكينة بشكل دوري. كما يخضع التصميم النهائي والبيانات الفنية للتأكيد عند اعتماد الطلب. فضلاً عن ذلك، تتوفر خيارات واسعة لتخصيص الماكينة بما يتوافق مع متطلبات الإنتاج ومستويات الأداء والمواصفات الفنية التي يحتاجها كل عميل.

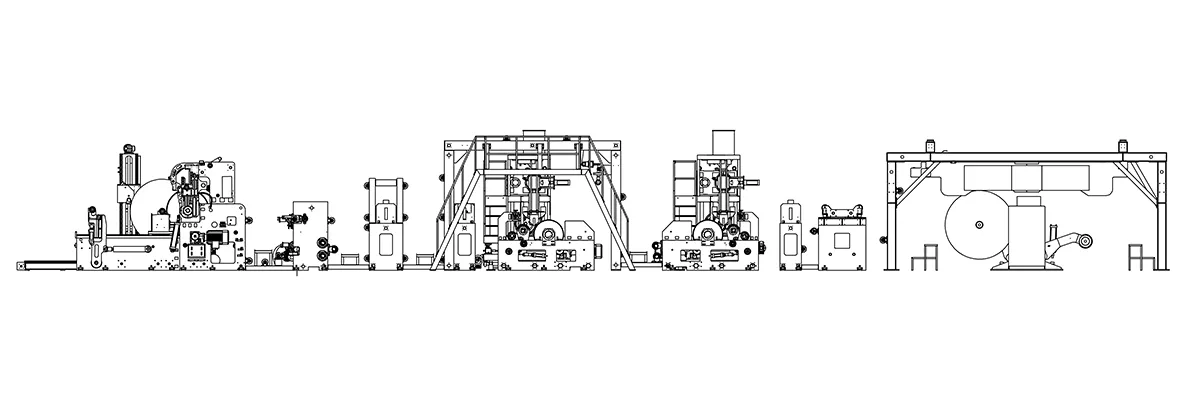

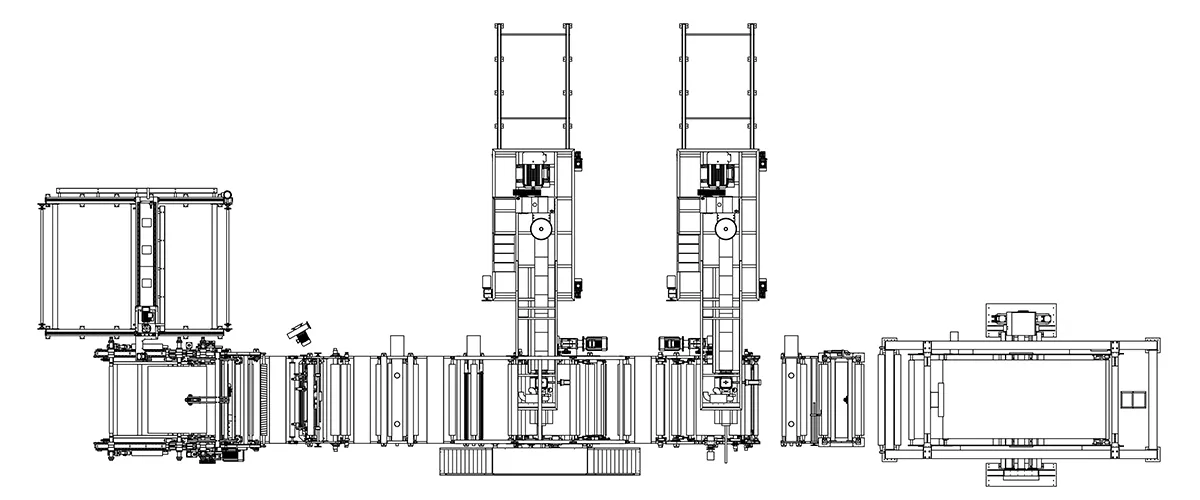

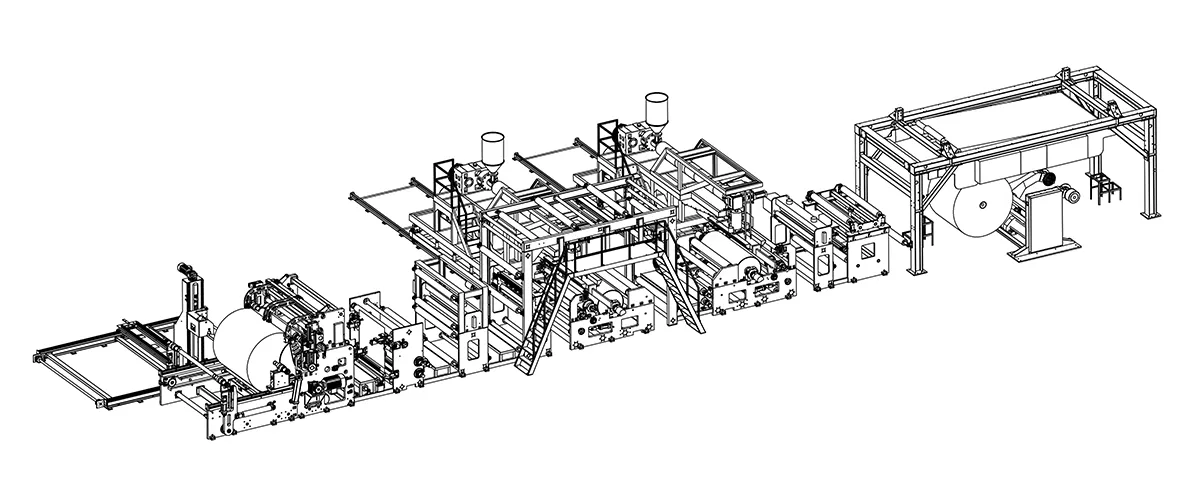

  • Machine Layout Drawings
  • Machine Layout Drawings
  • Machine Layout Drawings
سير العملية

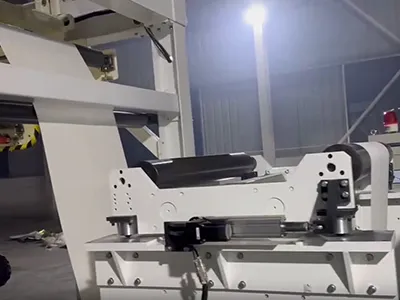

  • وحدة فك وتغذية الرول الرئيسية
    وحدة فك وتغذية الرول الرئيسية
  • منظومة توجيه ومحاذاة الشد (موجّه الخامة)
    منظومة توجيه ومحاذاة الشد (موجّه الخامة)

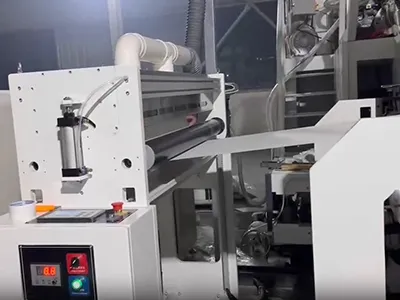

  • نظام معالجة الكورونا (لتنشيط السطح وتحسين الالتصاق)
    نظام معالجة الكورونا (لتنشيط السطح وتحسين الالتصاق)
  • وحدة فك وتغذية الرول الثانوية
    وحدة فك وتغذية الرول الثانوية

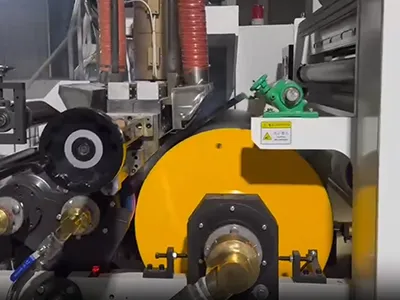

  • الكبس والتبطين (لامنيشن)
    الكبس والتبطين (لامنيشن)
  • قص وتشذيب الحواف الزائدة
    قص وتشذيب الحواف الزائدة
  • وحدة إعادة لف وجمع المنتج النهائي
    وحدة إعادة لف وجمع المنتج النهائي
المكونات الرئيسية
  • لوحة التحكم المركزي (PLC)لوحة التحكم المركزي (PLC)

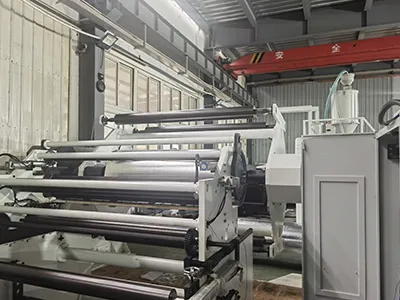

  • درافيل (أسطوانات/ رولات) التوجيه والمحاذاةدرافيل (أسطوانات/ رولات) التوجيه والمحاذاة

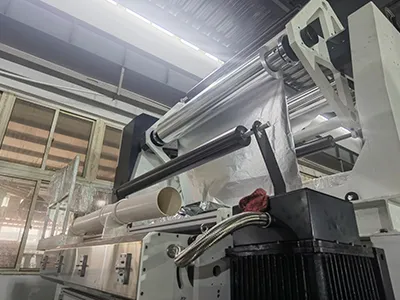

  • وحدة فك وتغذية الرول الثانويةوحدة فك وتغذية الرول الثانوية

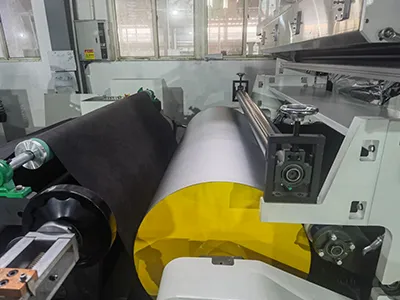

  • محطة الكبس والتبطين (لامنيشن)محطة الكبس والتبطين (لامنيشن)

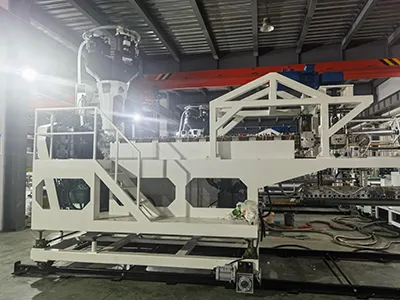

  • وحدة البثق الرئيسيةوحدة البثق الرئيسية

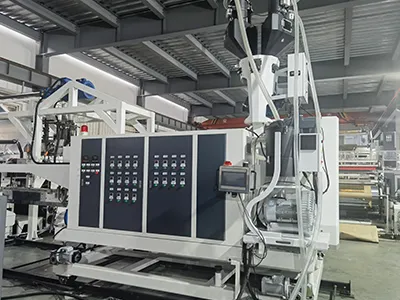

  • وحدة تحريك ونقل وحدة البثقوحدة تحريك ونقل وحدة البثق

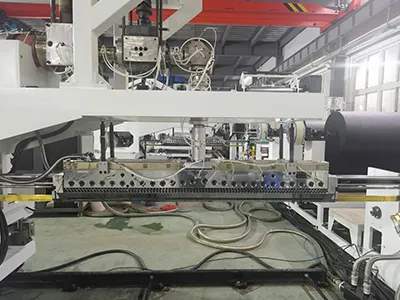

  • رأس البثقرأس البثق

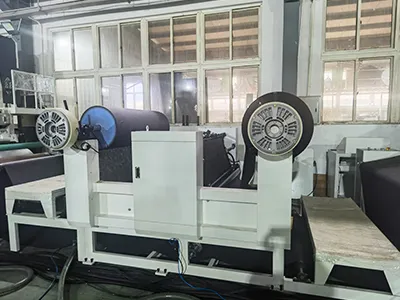

  • وحدة فك وتغذية الرول ثنائية المحطةوحدة فك وتغذية الرول ثنائية المحطة

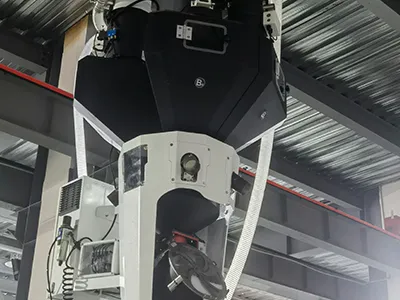

  • وحدة التغذية والجرعات الأوتوماتيكية (خلط الخامات تلقائياً)وحدة التغذية والجرعات الأوتوماتيكية (خلط الخامات تلقائياً)
  • لوحة التحكم المركزي في درجات الحرارةلوحة التحكم المركزي في درجات الحرارة

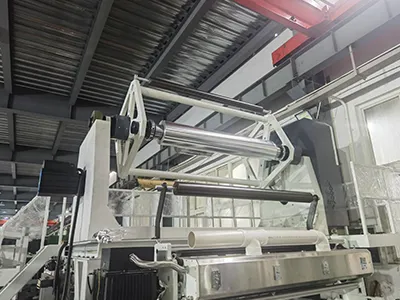

  • وحدة فك وتغذية الرول الثانوية ذات الدفع المركزي وحدة فك وتغذية الرول الثانوية ذات الدفع المركزي

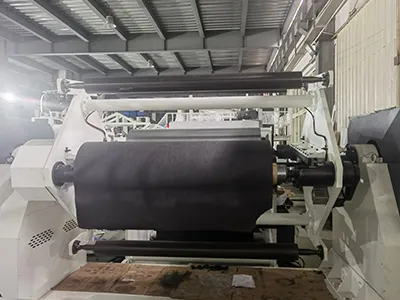

  • وحدة لف وجمع المنتج النهائي ذات الدفع المركزي وحدة لف وجمع المنتج النهائي ذات الدفع المركزي
مشاريعنا لدى العملاء
تُعد Jianda شركة متخصصة في تصميم وتصنيع خطوط التبطين والتصفيح بالبثق، وتتمتع بخبرة هندسية تمتد لما يقارب أربعة عقود، حيث توفر حلولاً مصممة خصيصاً لتلبية متطلبات المصنعين حول العالم في قطاعات التغليف الغذائي، مثل أكواب الورق وورق تغليف البرغر، إلى جانب المواد الصناعية، مثل أكياس الأسمنت والمنسوجات الأرضية (مواد التكسية الأرضية/ الجيوتكستايل). ومن خلال التكامل مع معدات مساندة تشمل ماكينات تقطيع الورق إلى شرائح (شيتات)، وماكينات التقطيع وإعادة اللف (سليتر تقطيع وإعادة اللف)، وماكينات الطباعة الفلكسو، وماكينات القص بالقوالب (داي كت)، نقدم خطوط تبطين وتصفيح بالبثق متكاملة تتيح لعملائنا معالجة طيف واسع من الخامات، بدءاً من ورق الكرافت ورقائق الألمنيوم، وصولاً إلى الأقمشة المنسوجة وغير المنسوجة، بما يضمن كفاءة إنتاجية عالية وجودة تصنيع متفوقة ومرونة واسعة في تلبية مختلف التطبيقات الصناعية.
